Como os cabos não revestidos de núcleo único padrão da UE são usados ​​em sistemas elétricos modernos?

A fiação elétrica dentro de gabinetes de controle, quadros de distribuição, máquinas e sistemas prediais geralmente requer cabos que possam ser roteados de forma eficiente em espaços limitados, mantendo ao mesmo tempo isolamento elétrico e condutividade estáveis. Ao contrário dos cabos com bainha externa adicional, os cabos sem bainha de núcleo único são projetados com uma construção mais compacta, tornando-os adequados para muitas aplicações de fiação fixa e conexão interna.

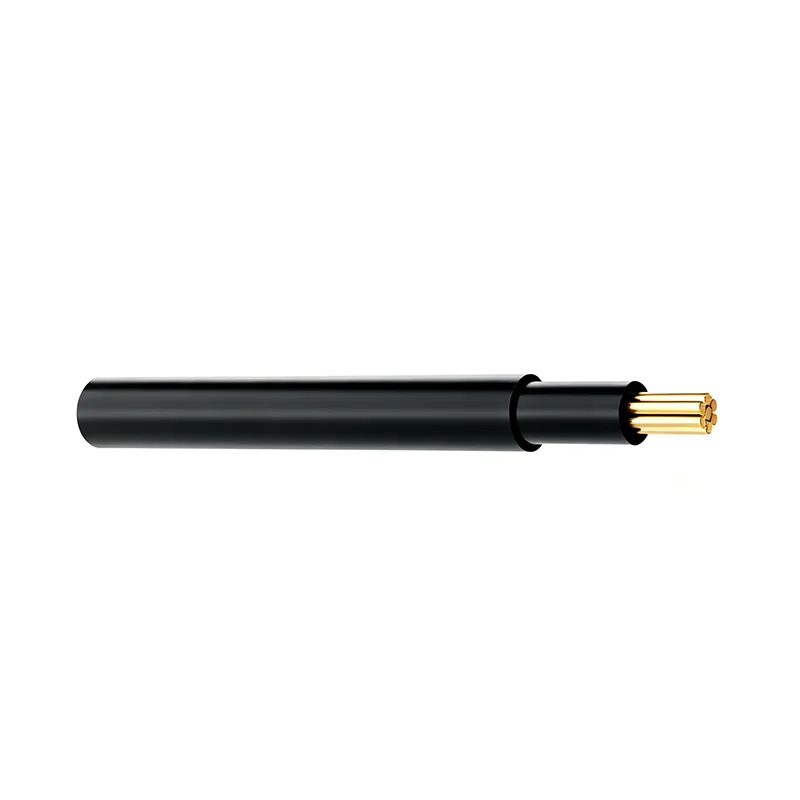

OCabos não revestidos de núcleo único padrão da UEfornecido porLINSHENGsão projetados para aplicações elétricas de baixa tensão de padrão europeu. A linha de produtos utiliza condutores de cobre isentos de oxigênio, suporta configurações de condutores sólidos e trançados e está disponível com PVC ou materiais de isolamento personalizados. A especificação atual do produto cobre uma faixa de tensão nominal de 450/750 V e seções transversais de condutores de 1,5 mm² a 25 mm².

Por que os cabos de núcleo único são úteis para fiação interna?

Roteamento eficiente em espaços limitados

Os gabinetes elétricos e equipamentos de automação contêm vários componentes, terminais, interruptores, relés e dispositivos de controle. A fiação geralmente deve passar por canais estreitos e seguir rotas específicas entre os componentes.

Uma construção de núcleo único facilita o roteamento e a organização de fios individuais. Os instaladores podem organizar condutores diferentes de acordo com o layout do gabinete, em vez de manusear um cabo multicondutor maior onde conexões individuais são necessárias.

Conexões Elétricas Mais Claras

Condutores individuais podem ser identificados e roteados separadamente, o que pode simplificar o trabalho de conexão dentro de quadros de distribuição e gabinetes de controle. A rotulagem adequada e o roteamento organizado também podem tornar a inspeção e a manutenção futuras mais eficientes.

Configuração flexível

Circuitos diferentes podem exigir tamanhos de condutores diferentes. Uma linha de cabos unipolares que abrange diversas seções transversais permite que os projetistas do sistema selecionem o tamanho do condutor de acordo com os requisitos atuais, condições de instalação e regulamentos elétricos aplicáveis.

Onde esses cabos são comumente aplicados?

Gabinetes de controle elétrico

Os gabinetes de controle contêm um grande número de conexões elétricas internas. Circuitos de potência, circuitos de controle, interfaces de sinal e conexões de componentes podem exigir diferentes tamanhos de condutores e caminhos de roteamento.

OCabos não revestidos de núcleo único padrão da UEpode ser usado para fiação interna do gabinete onde o método de instalação aplicável permitir esse tipo de cabo. Suas características flexíveis de roteamento podem ajudar os instaladores a criar caminhos de fiação organizados dentro do espaço limitado do gabinete.

Quadros de distribuição

Os quadros de distribuição requerem conexões confiáveis ​​entre a energia de entrada, dispositivos de proteção de circuito, blocos terminais e circuitos de saída. Condutores de núcleo único podem ser usados ​​para conexões internas quando o tipo de cabo selecionado e o método de instalação atendem aos requisitos do sistema elétrico.

Equipamentos de automação industrial

As máquinas industriais normalmente contêm motores, sensores, componentes de controle, relés, sistemas PLC, contatores e outros dispositivos elétricos. A disposição da fiação deve acomodar o layout físico desses componentes, mantendo ao mesmo tempo conexões elétricas confiáveis.

Os cabos LINSHENG podem ser aplicados em conexões elétricas internas em equipamentos de automação e máquinas de produção onde as especificações do cabo são apropriadas para as condições de operação.

Construindo Sistemas Elétricos

Os cabos unipolares de padrão europeu também são usados ​​em instalações elétricas residenciais e comerciais adequadas, incluindo circuitos de iluminação, conexões de distribuição e fiação interna fixa.

A aplicação real deve sempre ser determinada pelos regulamentos de instalação nacionais aplicáveis, tipo de cabo, tamanho do condutor, classificação de tensão, ambiente de instalação e método de proteção exigido.

Quais parâmetros elétricos os compradores devem verificar?

As especificações acima devem ser tratadas como parâmetros específicos do produto. Para uma instalação específica, os compradores devem confirmar o tipo de cabo aplicável, a construção do condutor, o material de isolamento, a classificação de temperatura e os requisitos regulamentares antes de fazer o pedido.

Como o tamanho do condutor afeta a seleção do cabo?

1,5 mm² para circuitos menores

A opção de 1,5 mm² tem uma resistência máxima do condutor de 12,1 Ω/km e pode ser considerada para aplicações de fiação de corrente mais baixa adequadas, onde os requisitos de instalação permitem esse tamanho de condutor.

2,5 mm² para conexões elétricas gerais

A versão de 2,5 mm² tem uma resistência máxima do condutor de 7,41 Ω/km e é comumente considerada para uma ampla gama de requisitos de conexão elétrica. A corrente real permitida depende do método de instalação, temperatura ambiente, agrupamento, isolamento e padrões aplicáveis.

4 mm² a 10 mm² para requisitos de corrente mais elevados

As opções de 4 mm², 6 mm² e 10 mm² fornecem seções transversais de condutor progressivamente maiores para aplicações que exigem maior capacidade de transporte de corrente. Os compradores devem calcular o tamanho do condutor necessário com base na carga real e nas condições de instalação, em vez de selecionar apenas de acordo com a potência nominal do equipamento.

16 mm² e 25 mm² para conexões maiores

As opções de 16 mm² e 25 mm² estão disponíveis para sistemas elétricos que necessitam de condutores maiores. Para essas aplicações, a queda de tensão, o método de instalação, a temperatura ambiente, o agrupamento de condutores e as condições de curto-circuito devem ser considerados durante a seleção do cabo.

Qual é a diferença entre condutores sólidos e trançados?

Condutores Sólidos

Um condutor sólido consiste em um único elemento condutor. Ele pode fornecer uma estrutura relativamente estável para fiação fixa e é comumente considerado onde o cabo não requer movimento frequente.

A adequação de um condutor sólido depende do ambiente de instalação, dos requisitos de flexão, do design do terminal e do padrão de cabo aplicável.

Condutores Encalhados

Um condutor trançado consiste em vários fios menores combinados em um condutor. Esta construção geralmente proporciona maior flexibilidade do que um condutor sólido com a mesma área de seção transversal.

As configurações trançadas podem ser úteis quando a fiação deve seguir rotas curvas ou quando o espaço de instalação torna a flexibilidade importante.

O que deve ser considerado ao instalar cabos sem bainha?

Proteção contra danos mecânicos

Um cabo sem bainha não possui a mesma proteção mecânica adicional fornecida por uma construção com bainha. Portanto, deve ser instalado apenas em aplicações e locais onde o tipo de cabo selecionado seja permitido e seja fornecida proteção adequada quando necessário.

Roteamento correto

O roteamento dos cabos deve evitar arestas vivas, dobras excessivas, componentes móveis, fontes de calor excessivas e outras condições que possam danificar o isolamento. Dentro dos gabinetes elétricos, os condutores devem ser dispostos de forma a evitar esforços mecânicos desnecessários.

Rescisão Apropriada

Terminais, conectores, ponteiras e outros componentes de conexão devem ser compatíveis com o tipo e seção transversal do condutor. A terminação inadequada pode aumentar a resistência de contato e criar aquecimento localizado.

Considere o agrupamento de cabos

Quando vários condutores carregados são instalados juntos, a dissipação de calor pode ser reduzida e a corrente permitida pode precisar ser ajustada. As condições de instalação e os regulamentos aplicáveis ​​devem, portanto, ser considerados ao determinar a capacidade de transporte de corrente.

Como a temperatura afeta a seleção do cabo?

Temperatura Ambiente

A temperatura ambiente afeta o desempenho térmico de um cabo elétrico. Um cabo instalado dentro de um gabinete de controle quente pode operar sob condições diferentes do mesmo cabo instalado em um ambiente mais frio.

A faixa de temperatura operacional especificada do cabo deve ser comparada com as condições reais de instalação.

Temperatura operacional do condutor

A especificação atual do produto fornece uma faixa de temperatura operacional de -30°C a +90°C. A corrente permitida e o aumento real da temperatura ainda dependem do método de instalação e dos requisitos elétricos relevantes.

Condições de temperatura de curto prazo

A especificação do produto indica uma capacidade de temperatura de curto prazo de até +250°C. Este parâmetro não deve ser interpretado como uma temperatura operacional contínua e deve ser avaliado de acordo com o padrão de cabo aplicável e a condição operacional específica.

Por que as normas europeias são importantes para a aquisição de cabos?

Requisitos padronizados do produto

As normas europeias para cabos estabelecem requisitos relacionados com a construção dos condutores, características elétricas, isolamento, dimensões e testes. A utilização de um cabo concebido de acordo com a norma aplicável pode simplificar a seleção de produtos para projetos que servem os mercados europeus.

Documentação do Projeto

Projetos industriais e fabricantes de equipamentos elétricos podem precisar de documentação técnica para demonstrar que os componentes selecionados correspondem a padrões especificados e requisitos de mercado.

A LINSHENG identifica EN 60228 e HD 21.13 como padrões aplicáveis ​​para sua linha de cabos de núcleo único padrão da UE, enquanto a conformidade com CE, RoHS e REACH pode ser fornecida de acordo com os requisitos do cliente e do mercado.

Requisitos específicos do mercado ainda se aplicam

Um cabo padrão da UE não deve ser automaticamente considerado adequado para todas as instalações em todos os países europeus. As regulamentações nacionais de fiação, métodos de instalação, requisitos contra incêndio, condições ambientais e especificações do projeto também devem ser revisados ​​antes da aquisição.

Como os compradores devem comparar diferentes fornecedores de cabos?

Quais testes de qualidade são importantes para cabos de núcleo único?

Teste de resistência de condutores

O teste de resistência do condutor ajuda a verificar se o condutor atende às características elétricas especificadas. A resistência consistente é importante para a transmissão de corrente estável e desempenho previsível de queda de tensão.

Teste de tração e alongamento

Testes mecânicos podem ser usados ​​para avaliar as características do condutor e do isolamento. As medições de resistência à tração e alongamento fornecem informações sobre como os materiais respondem ao estresse mecânico.

Inspeção de Isolamento

O isolamento deve ser verificado quanto a defeitos que possam afetar a segurança elétrica. A inspeção pode incluir verificações dimensionais, inspeção de aparência e testes elétricos de acordo com o padrão de produto aplicável.

Inspeção de aparência

A inspeção visual ajuda a identificar defeitos superficiais, inconsistências dimensionais, problemas de impressão ou outras anormalidades de fabricação antes que o cabo seja embalado e enviado.

Como a LINSHENG pode apoiar os fabricantes de equipamentos elétricos?

Vários tamanhos de condutores

LINSHENGfornece uma variedade de seções transversais de condutores de 1,5 mm² a 25 mm², permitindo que fabricantes de equipamentos, eletricistas e distribuidores selecionem diferentes tamanhos de acordo com os requisitos do projeto.

Fornecimento orientado para OEM

Os fabricantes de equipamentos elétricos podem exigir construções de condutores, materiais de isolamento, cores, embalagens, rotulagem e documentação técnica específicas. Configurações personalizadas de cabos podem ser avaliadas de acordo com os requisitos do projeto.

Aplicações em vários setores

OCabos não revestidos de núcleo único padrão da UEpode ser considerado para gabinetes de controle, quadros de distribuição, equipamentos de automação industrial, fiação de máquinas e instalações elétricas residenciais ou comerciais adequadas.
